Technické informace pro montované garáže

Technické prevedenie garáže

Pultové strechy

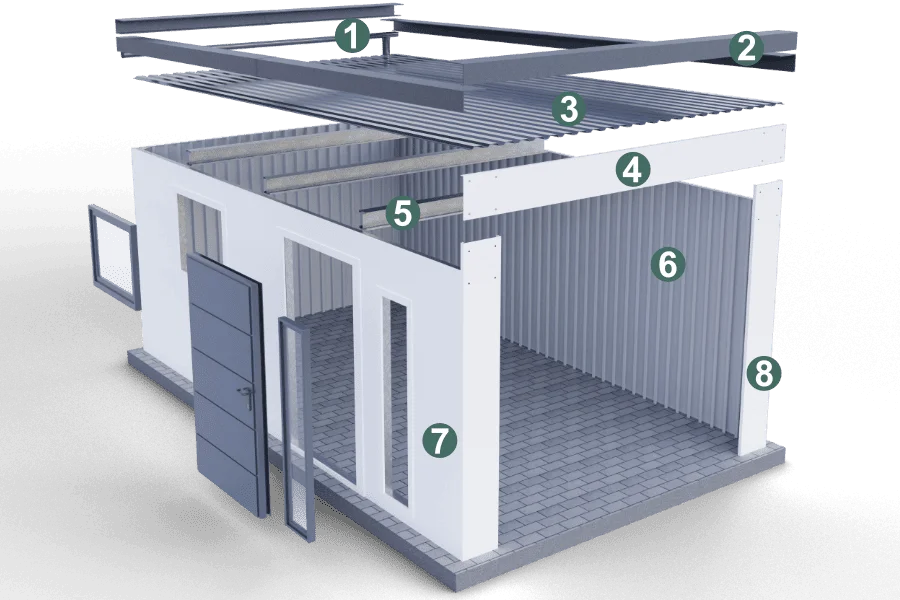

Konstrukce Montovaná garáž s pultovou střechou_2

Neizolovaná montovaná garáž

Odkvapový systém PVC
Atika
Trapézová strešná krytina
Horné čelo
Nosníky
Samonosná stena s rebrovaním
Omietka
Bočné čelo

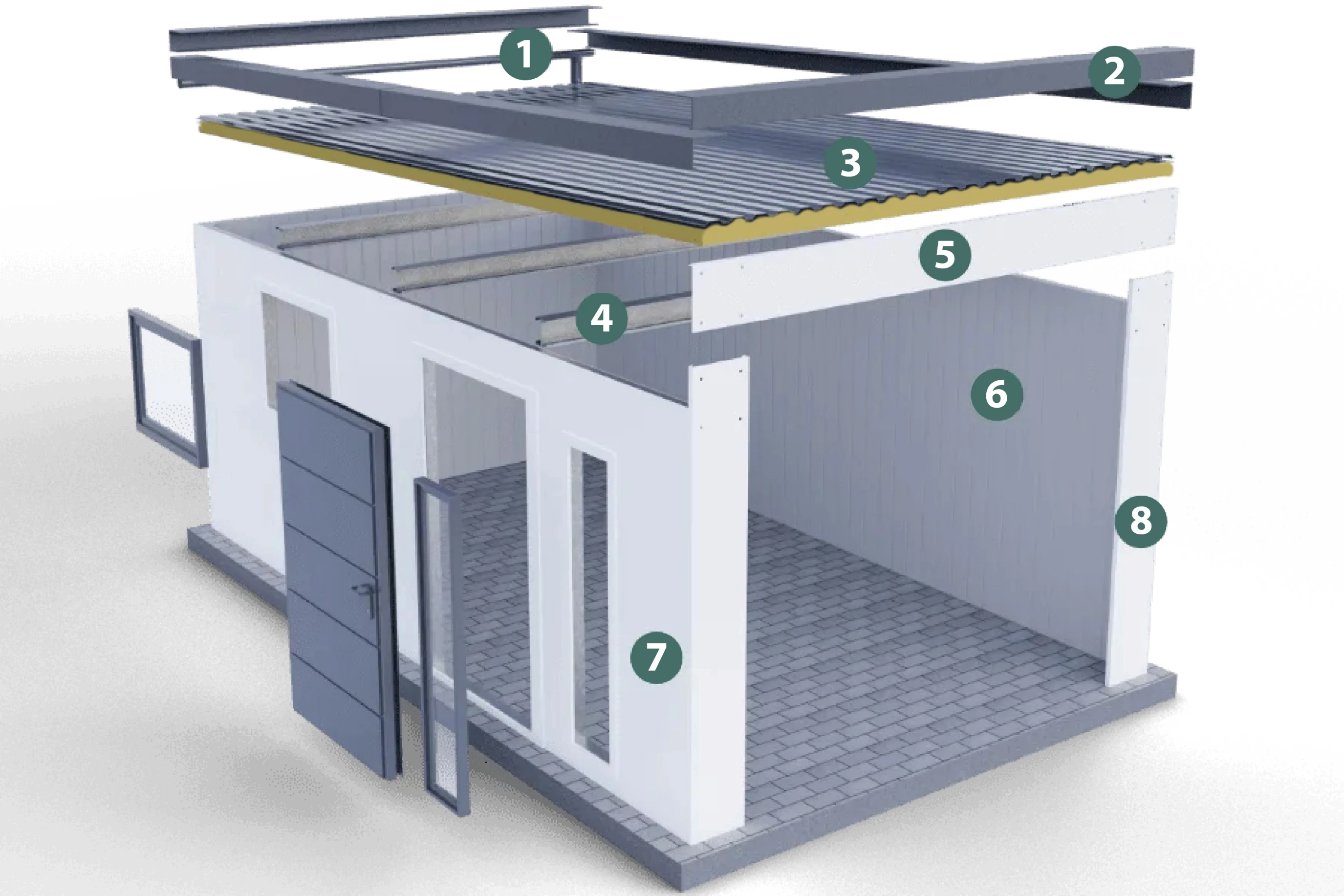

Konstrukce Montovaná garáž s pultovou střechou zateplená_2

Izolovaná montovaná garáž

Odkvapový systém PVC
Atika
Trapézová strešná krytina

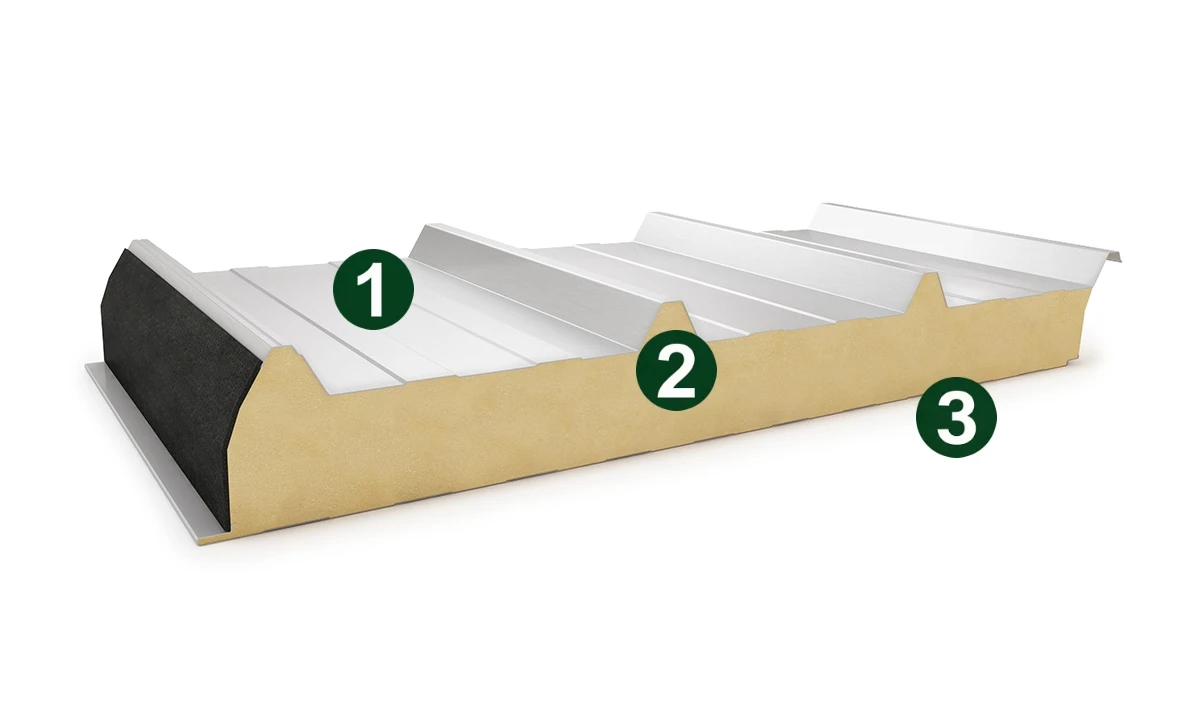

THP izolačný panel
Nosníky
Horné čelo
Samonosná THP stena
Omietka
Bočné čelo

Sedlové strechy

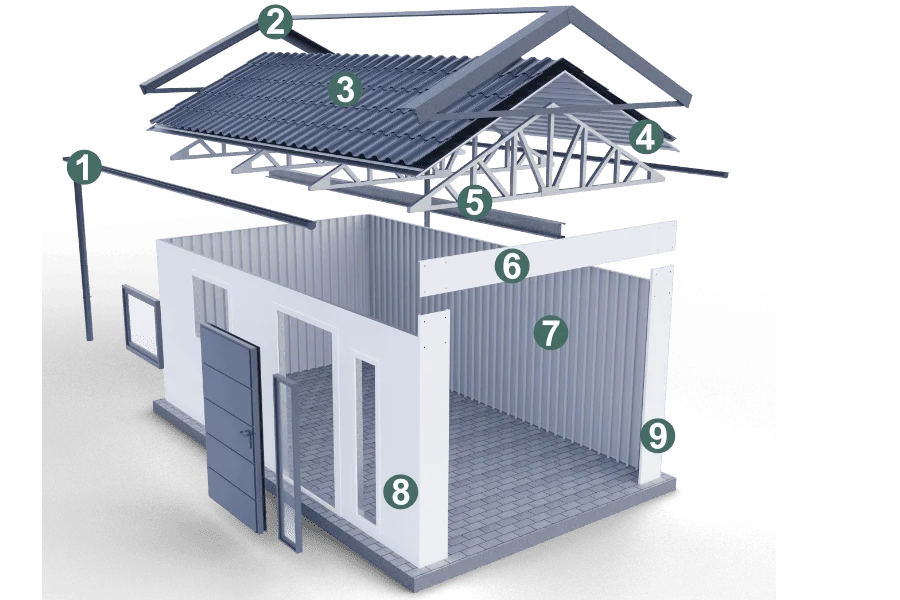

Konstrukce Montovaná garáž se sedlovou střechou_2

Neizolovaná montovaná garáž

Odkvapový systém PVC
Atika
Strešná krytina „plechové tašky“
Podkladová strešná krytina
Sedlový nosník
Horné čelo
Samonosná stena s rebrovaním
Omietka
Bočné čelo

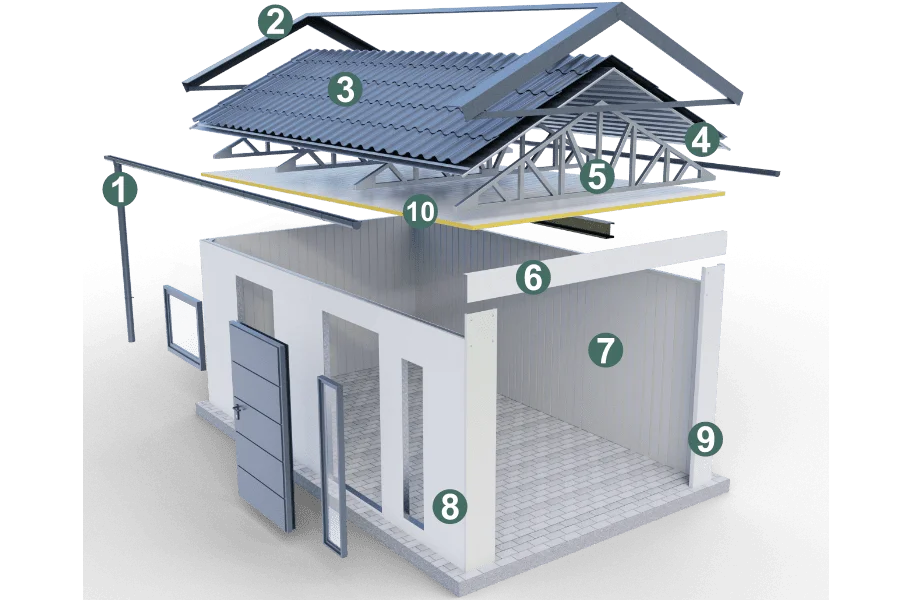

Konstrukce Montovaná garáž se sedlovou střechou zateplená_2

Izolovaná montovaná garáž

Odkvapový systém PVC
Atika
Strešná krytina „plechové tašky“
Podkladová strešná krytina
Sedlový nosník
Horné čelo
Samonosná THP stena
Omietka
Bočné čelo

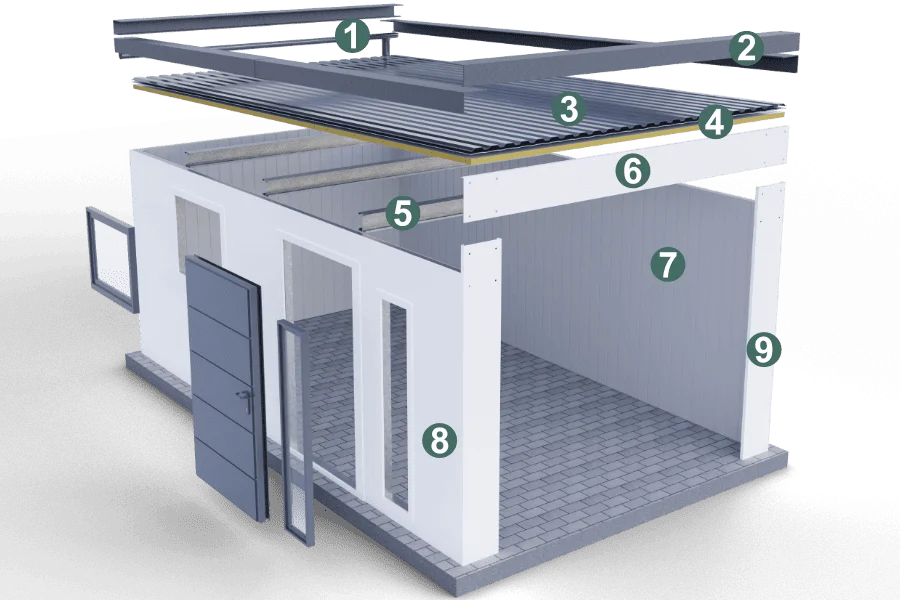

THP izolačný panel

Kotvenie, spoje, vrstvy materiálov

Jednotlivé diely a ich konštrukčné riešenie

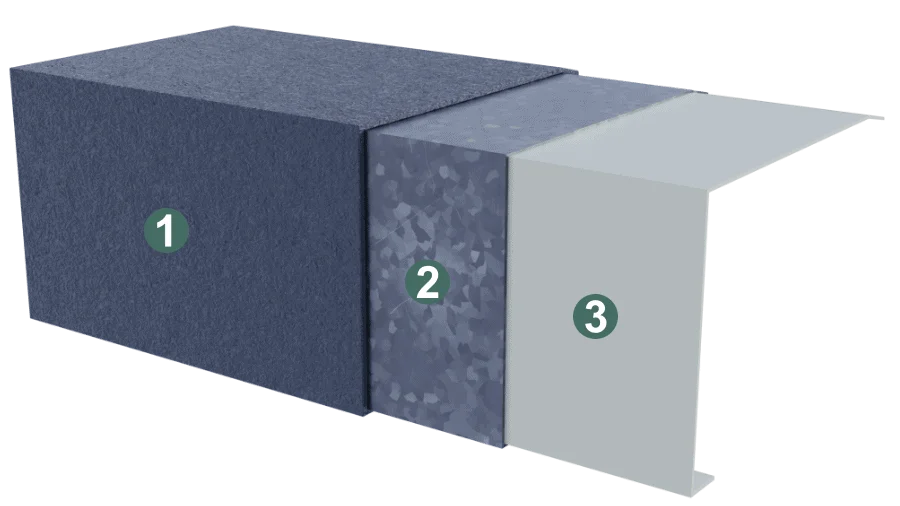

Atika

Pohľadový PVC povrch
Žiarovo zinkovaný oceľový profil
Vnútorný antikorózny náter“ a ich konštrukčné riešenie

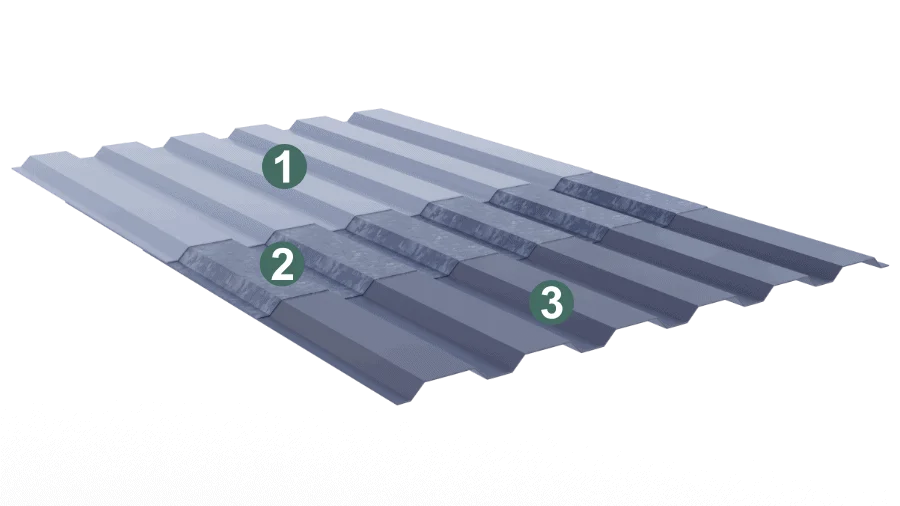

Strešná krytina

Vrchná farba podľa RAL
Žiarovo zinkový trapézový plech profilu T18
Antikondenzačný povrch DRIPSTOP (príplatková úprava)

V každej kalkulácii, a teda konfigurácii, je vždy trapézová strešná krytina, v prípade pultových striech, alebo plechovej škridly, v prípade sedlových striech, súčasti ceny a za výber farby už nepriplácate.

Štandardná nosnosť strechy je 125 kg/m2. V prípade potreby zvýšenia nosnosti je možné, za príplatok v dôsledku konštrukčných zmien, navýšenie až na 300 kg/m2.

Tu nájdete viac informácií o strešnej krytine a riešení striech.

uchycení střešní krytiny pro montované stavby

Uchytenie strešnej krytiny a atiky

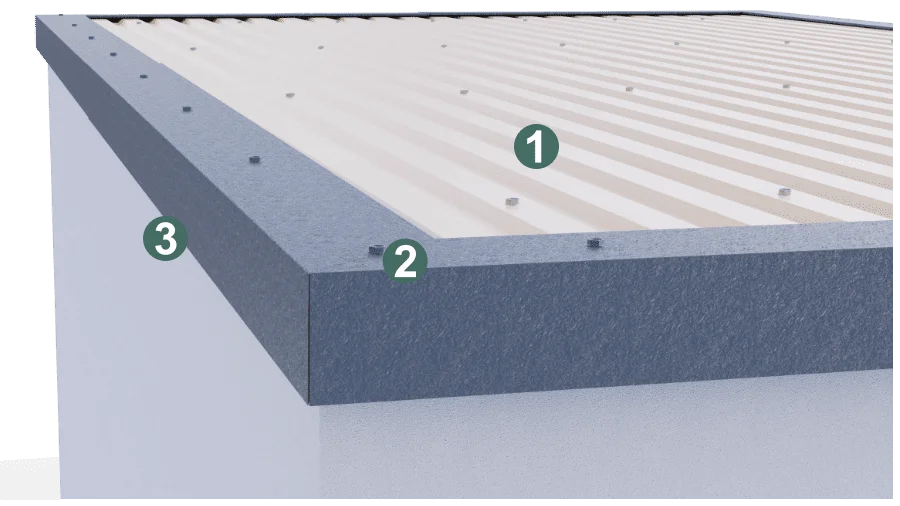

Krytina je uchytená k nosníkom pomocou samorezných TEX skrutiek
Atika je prichytená k strešnej krytine a stenám pomocou TEX skrutiek
Presah atiky cez stenu je do 15 mm

okapový systém PVC pro montované stavby

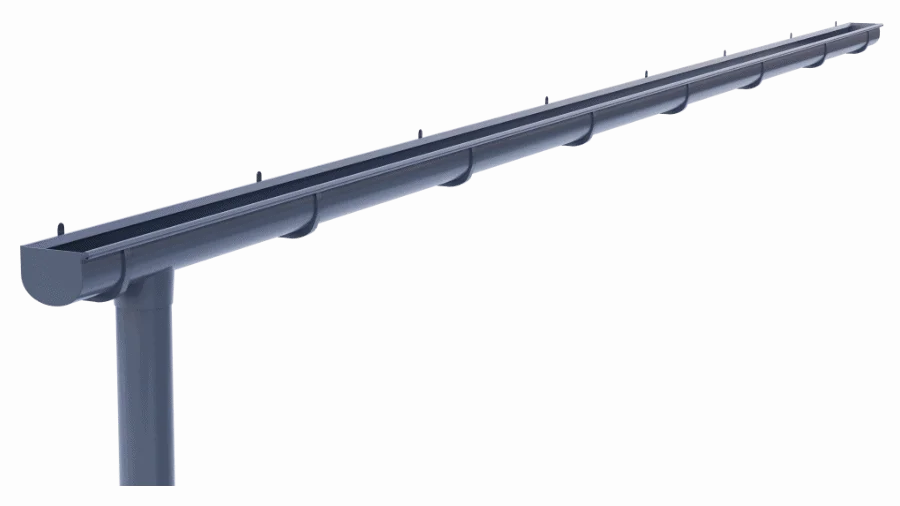

Odkvapový systém

PVC materiál vo farbe RAL

umístění okapového systému pro montované stavby

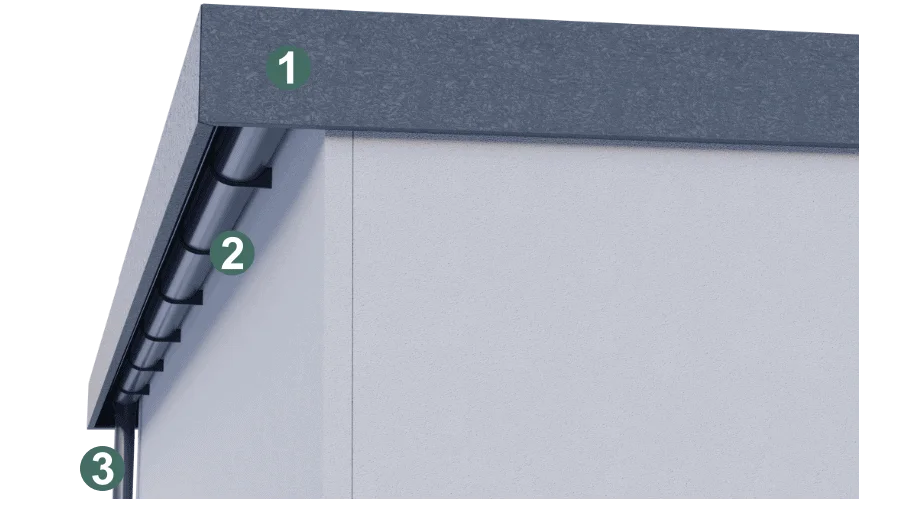

Umiestnenie a uchytenie odkvapového systému

Odkvapový systém je skrytý pod strešnou atikou na spádovej strane strechy
Uchytenie je k stene stavby pomocou samorezných TEX skrutiek
Zvodová rúrka PVC v RAL farbe

nezateplená stěna pro montované stavby

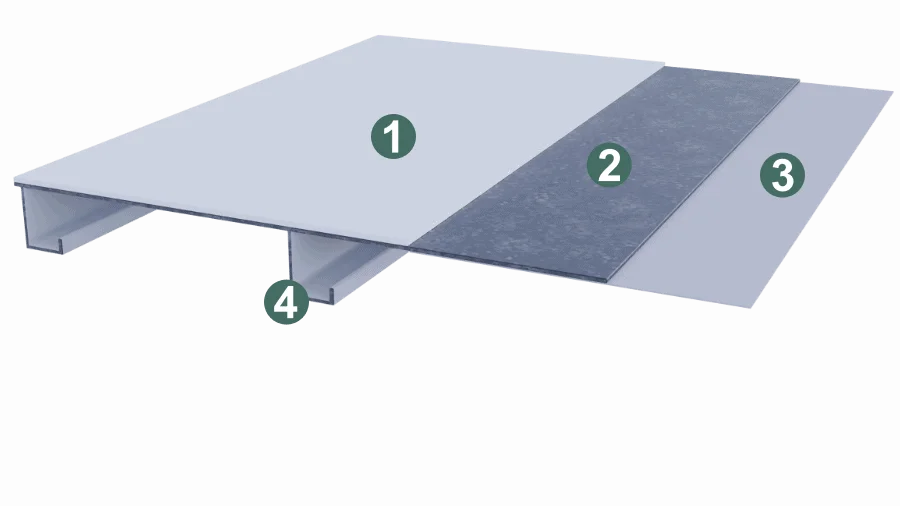

Stena neizolovaných stavieb

Švajčiarska omietka firmy KABE
Žiarovo zinkovaný oceľový profil
Vnútorná striekaná interiérová jemnozrnná biela farba
Rebrovanie tvoriace konštrukčné spevnenie oceľovej samonosnej steny

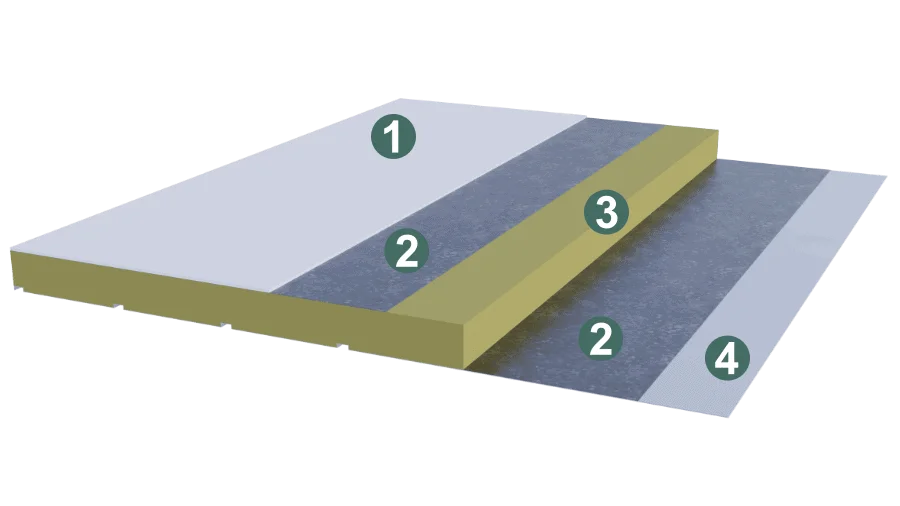

Stena THP izolovaných stavieb

Švajčiarska omietka firmy KABE
Žiarovo zinkovaný oceľový profil
Izolačné jadro z PUR peny
Vnútorný lakovaný povrch bielej farby

nosník pultové střechy pro montované stavby

Nosníky pultových striech

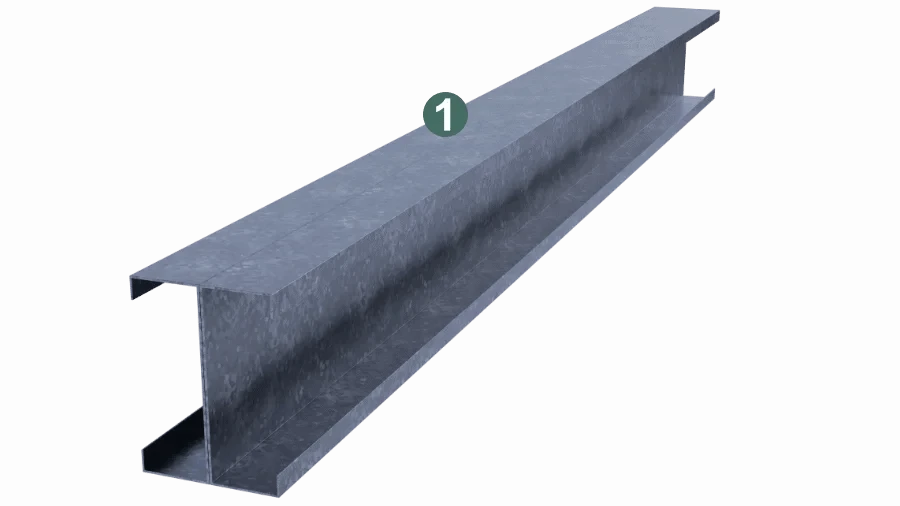

Žiarovo zinkovaný oceľový profil C hrúbky 2 mm

Nosník, používaný pre stavby s nižšou záťažou, je vyrobený zo žiarovo zinkovanej ocele a má tvar písmena C s hrúbkou 2 mm. Pokiaľ je potrebné odolávať väčšiemu zaťaženiu, ako napríklad kvôli požiadavkám klienta alebo vzhľadom na veľkosť stavby, používame dva zrkadlovo spojené profily tvaru C, ktoré poskytujú vyššiu pevnosť a odolnosť nosníka.

Na našej schéme môžete vidieť zrkadlovo spojenú konštrukciu nosníka. Tento typ nosníka je ideálny pre stavby, kde je požadovaná vyššia pevnosť a stabilita, a pritom je zachovaná ekonomickosť konštrukcie.

nosník sedlové střechy pro montované stavby

Nosníky sedlových striech

Žiarovo zinkovaný oceľový profil C hrúbky 2 mm

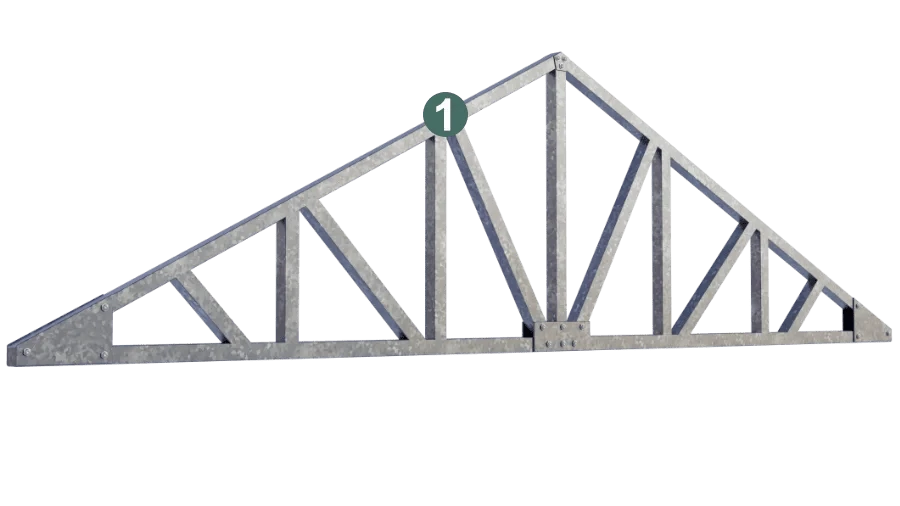

Celý nosník má trojuholníkový tvar a rozloženie profilov je navrhnuté s ohľadom na statiku stavby. Každý prvok nosníka je presne umiestnený. Spoje sú pomocou skrutiek, aby bola zaistená stabilita a pevnosť nosnej konštrukcie.

Naše sedlové strechy sú navrhnuté s dôrazom na kvalitu a bezpečnosť, a preto používame iba najkvalitnejšie materiály a najmodernejšie technológie. Výber materiálu a konštrukčné prevedenie sú kľúčové pre zaistenie dlhodobej a spoľahlivej prevádzky strechy.

V našej schéme môžete vidieť presné rozloženie prvkov nosníka a ich umiestnenie.

Spád pultovej strechy

Prichytenie nosníka L profilom. V prípade potreby zosilnenia sú používané zosilnené profily

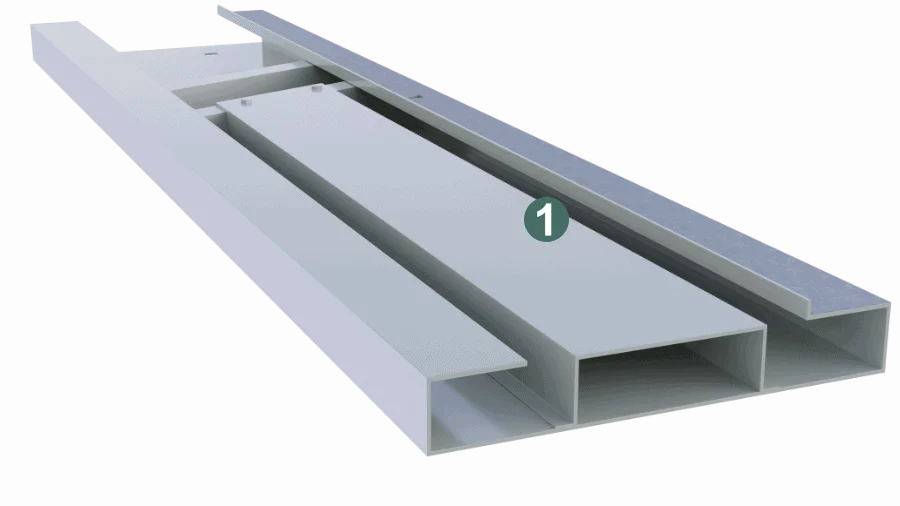

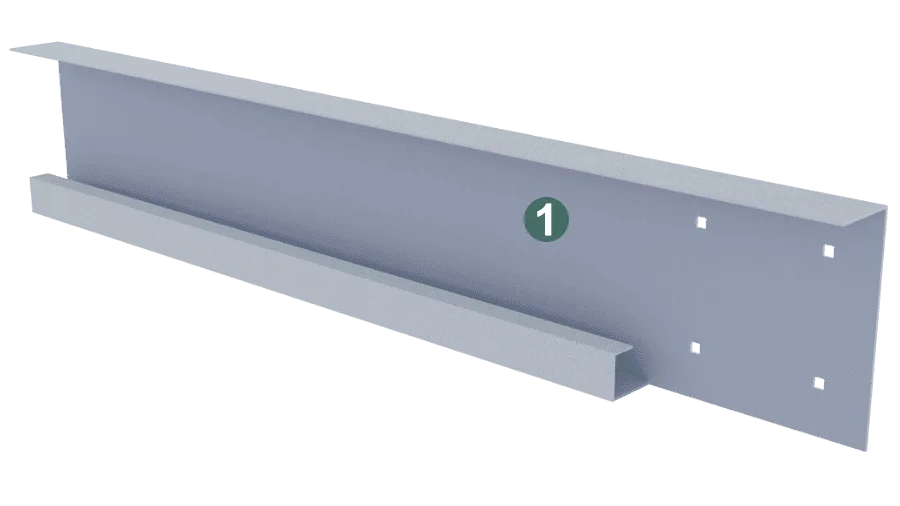

Horné čelo

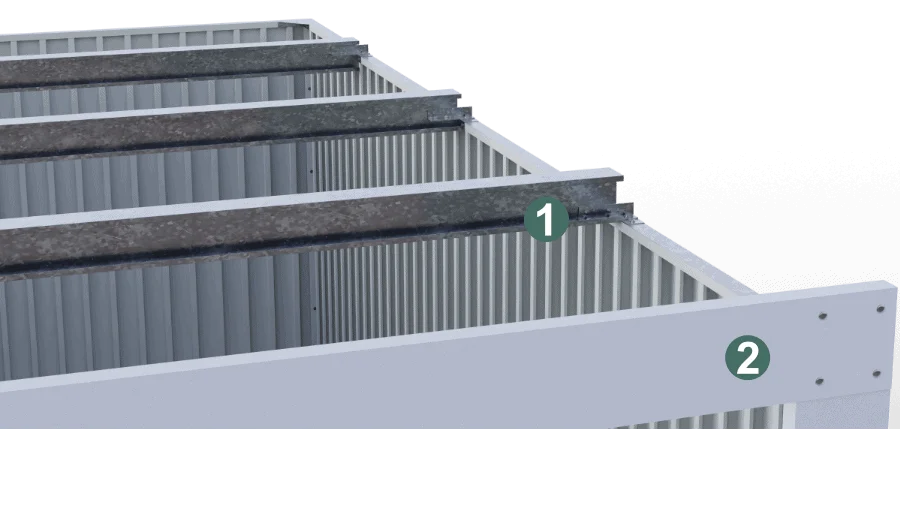

Na tejto schéme je zobrazená pultová strecha s vyššie položeným horným čelom a zostupne uloženými nosníkmi, ktoré umožňujú vytvorenie spádu smerom k zadnej stene. Tento spád umožňuje odvádzať zrážkovú vodu a zaisťuje lepší odvod vlhkosti z povrchu strechy. Vzhľadom na to, že horné čelo strechy je položené vyššie ako zadná časť, zrážková voda steká dole smerom k zadnej stene a odtiaľ ďalej do odtokového systému.

Horné čelo

Pozinkovaný oceľový profil povrchovou úpravou zhodnou so stenami

Pomyselná línia, ktorá spája hornú časť garáže s jej bočnými stranami, tvorí konštrukčný rám, do ktorého sa dá namontovať garážová brána.

Bočnice

Pozinkovaný ocelový profil povrchovou úpravou shodnou se stěnami

Bočnice jsou zpevněné profilované úzké stěny garáže, které se nacházejí na bocích, vlevo a vpravo od garážových vrat. Společně s horním čelem tvoří rám pro garážová vrata.

Ešte viac detailov

Riešenie spojov a kotvenie

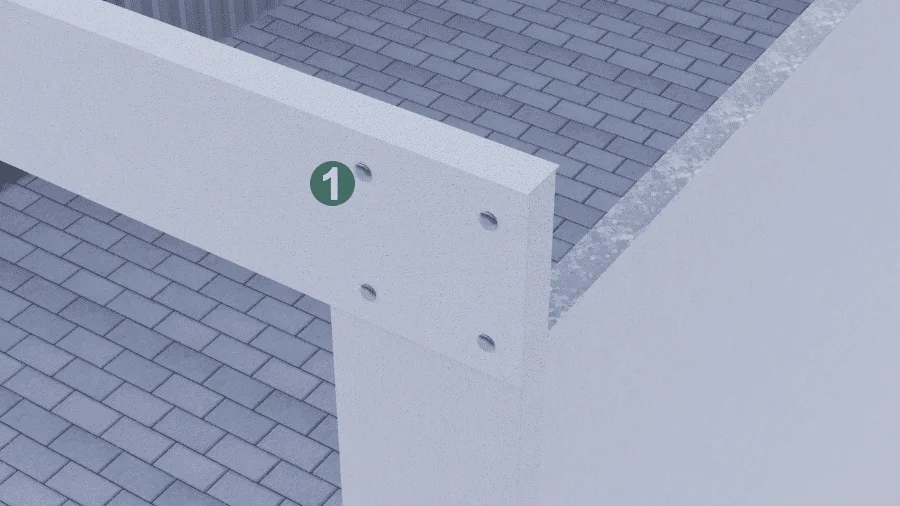

Spoj bočnice a čela

Bočnice sú spojené s horným čelom pomocou skrutkových spojov. Táto konštrukcia poskytuje pevnosť a stabilitu a zároveň umožňuje jednoduchú inštaláciu. Atika, ktorá presahuje nemusí skrutkové spoje a prekryť. Na mieste je možné ponechať spoje priznané, alebo pomocou montážnej sady prekryť rovnofarebnou omietkou.

Bočnice spoločne s horným čelom tvoria vystužený konštrukčný rám na osadenie garážovými bránami.

Sme jediní, kto túto časť garáže, ktorá tvorí spoločne s bránou jednu celú stenu garáže, vyrábame kompletne zateplenú už ako štandard.

kotvení bočnice a spoj se stěnou montované stavby

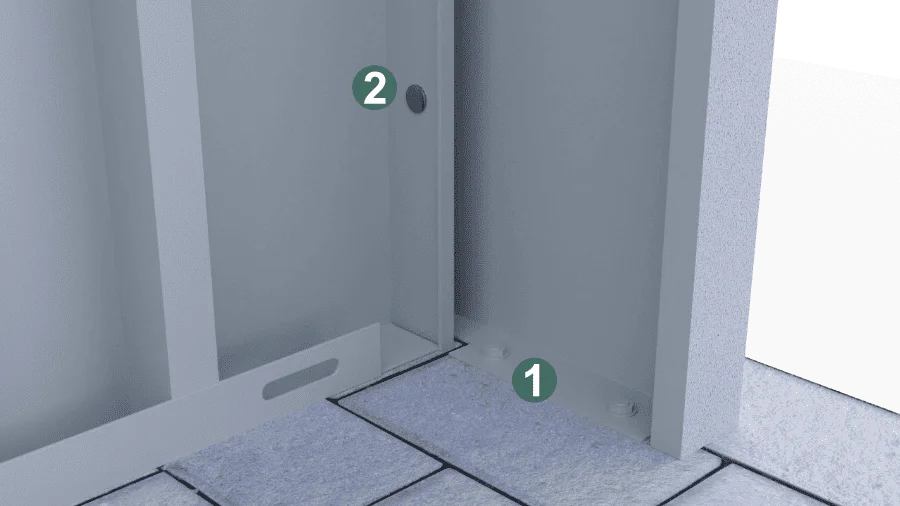

Kotvenie bočnice a spoj so stenou

Oceľová kotva do betónu
Vrátová skrutka

Bočnica je kotvená oceľovými kotvami k podkladu a spojenie so stenou je zaistené vratovými skrutkami. Ďalšou variantou spoja s podkladom môže byť závitová tyč v chemickej kotve.

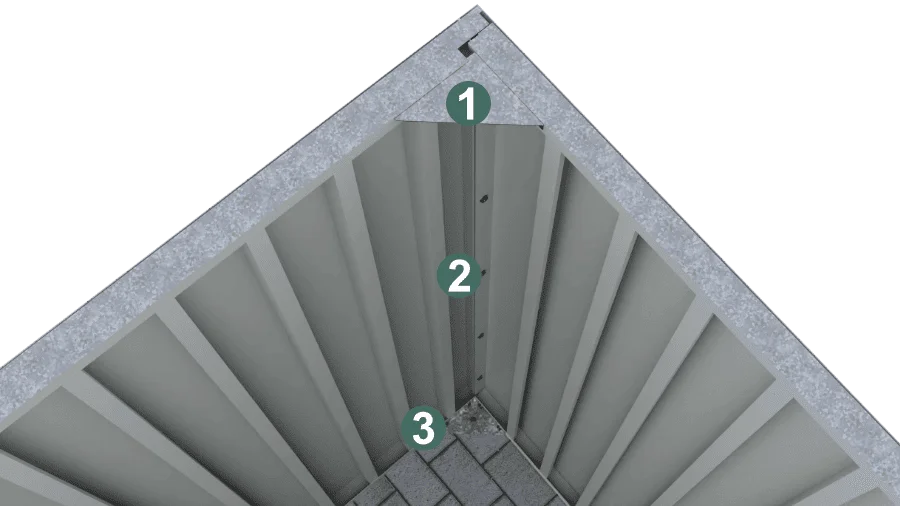

Spojenie a kotvenie kolmých stien

Rohový oceľový profil

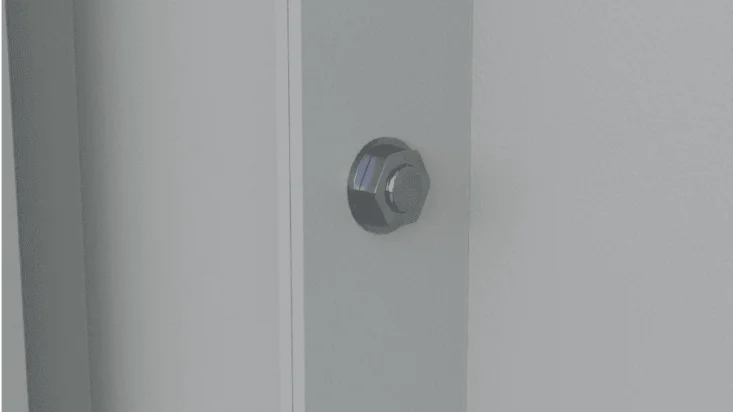

Vrátové skrutky
Oceľová kotva

Na spojenie kolmých stien sa využívajú vratové skrutky a rohové oceľové profily. Tieto profily zaisťujú presné a pevné pravouhlé spojenie medzi stenami. V dolnej časti je rohový profil kotvený oceľovou kotvou do podkladu, aby sa zaisťovala stabilita celej konštrukcie.

spojení podelnych sten a kotveni montované stavby

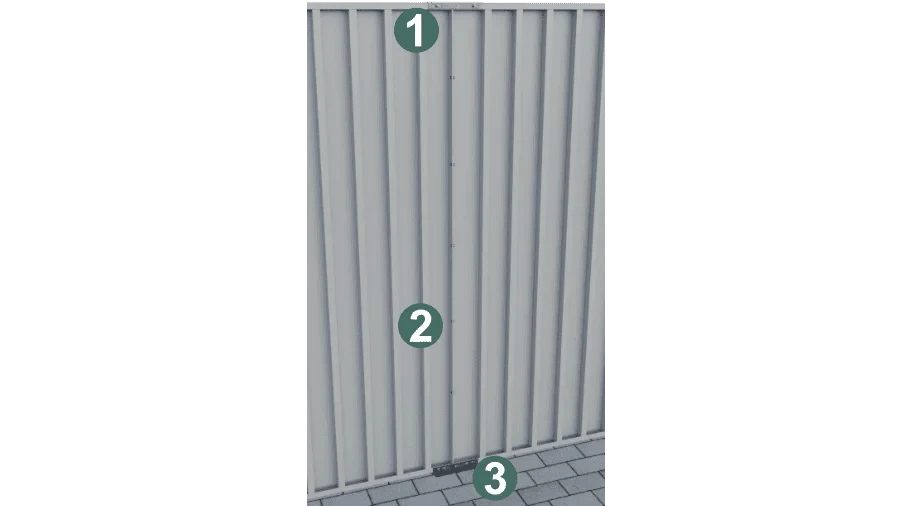

Spojenie a kotvenie pozdĺžnych stien

Oceľový U profil
Vrátové skrutky
Oceľový L profil

Konštrukcia stien je dôležitým faktorom pri stavbe budovy. Spájajúce prvky, ako sú vratové skrutky a oceľové profily, sú kľúčové pre zaistenie pevnosti a stability celej konštrukcie. V tomto prípade sú pozdĺžne steny spojené pomocou vratových skrutiek, čo umožňuje rýchle a jednoduché spojenie bez nutnosti použitia špeciálneho náradia. Celkovo možno povedať, že spojenie pozdĺžnych stien pomocou vratových skrutiek a oceľových profilov je efektívne a spoľahlivé riešenie, ktoré prináša mnoho výhod.

Oceľový U profil

Horný oceľový profil v tvare U zaisťuje spojenie stien, ale tiež slúži ako konštrukčné vystuženie, ktoré zvyšuje celkovú pevnosť stien.

Vrátové skrutky

Vďaka použitiu vratových skrutiek a oceľových profilov sú steny pevné a stabilné, čo je dôležité pre celkovú bezpečnosť a odolnosť budovy. Tento typ spájania je tiež veľmi rýchly a jednoduchý na inštaláciu, čo znamená, že sa stavba dokáže rýchlo postaviť a môže byť rýchlo dokončená.

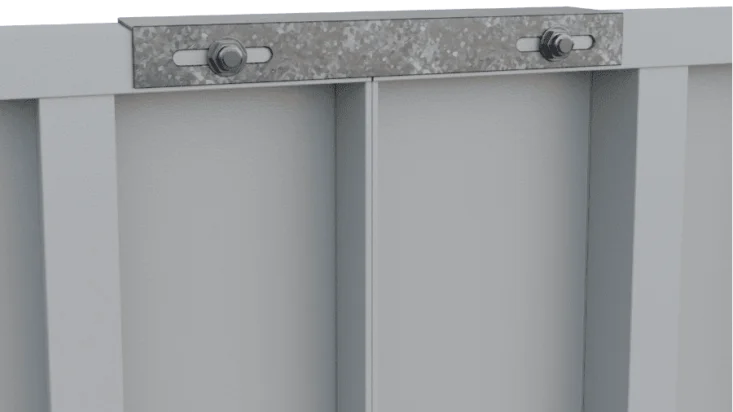

detail spoje l profilem a kotveni steny montovane stavby

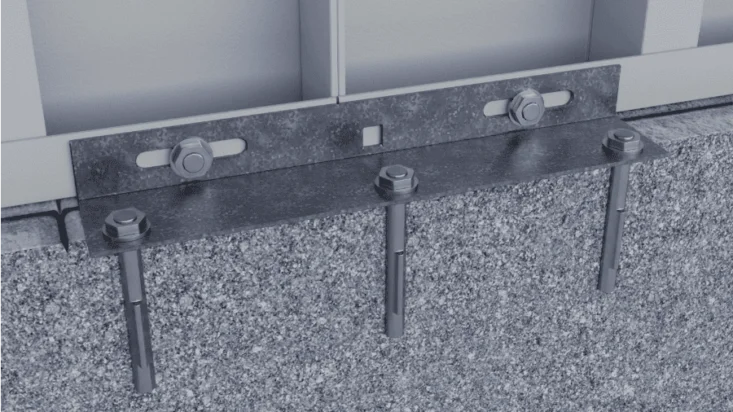

Oceľový L profil

Spodný profil v tvare L je ukotvený oceľovou kotvou do podkladu a zároveň slúži na prepojenie stien a spevnenie celej konštrukcie. Tento typ spájania je veľmi efektívny a umožňuje vytvorenie pevnej a stabilnej konštrukcie.

detail ulozeni steny na podklad montovane stavby

Uloženie steny na podklad

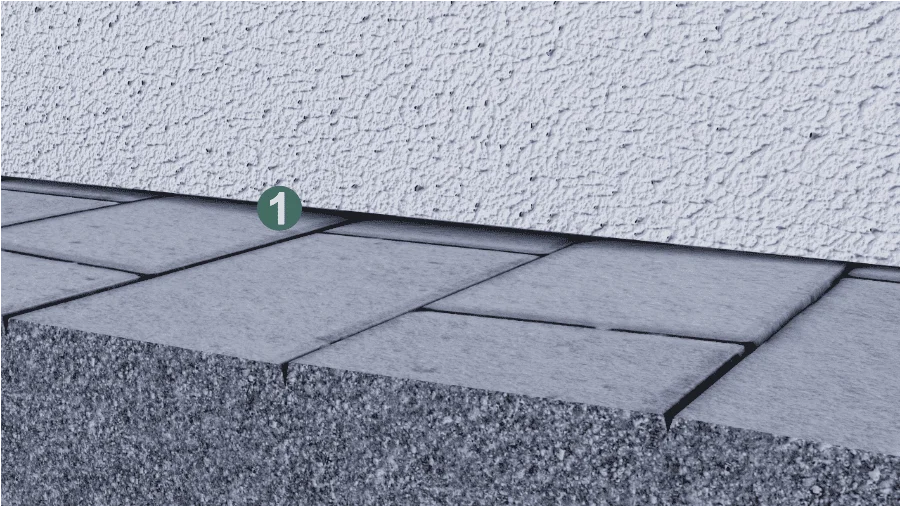

Nerovnosť podkladu

Nerovnosti v podklade sú prirodzeným javom, ktorý môže nastať na pripravených základoch garáže. Tieto nerovnosti však môžu vytvoriť viac či menej viditeľnú medzeru medzi stenou a podkladom, a nemožno tak zaistiť, aby stavba bola úplne vodotesná.

Steny samy o sebe sú konštruované z pevných oceľových profilov, čo znamená, že na mieste nie je možné vykonávať žiadne úpravy na spodných častiach konštrukcie. Tieto profily sú perfektne rovné a pevné, čo je nevyhnutné pre stabilitu celej stavby.

Na tému ako utesniť garáž alebo záhradný domček sme spracovali samostatnú tému.

Umiestnenie doplnkov

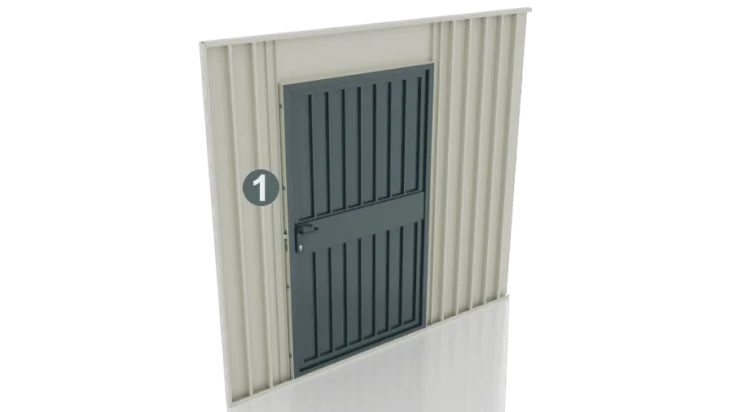

Uchytenie dverí, okien a svetlíka

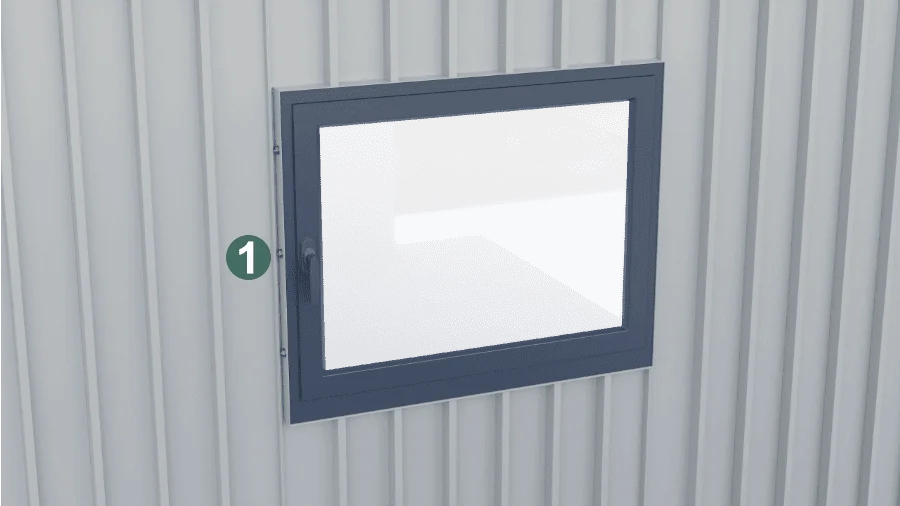

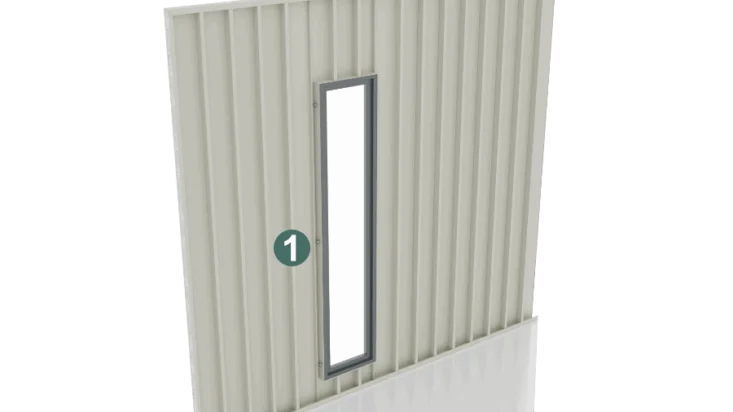

Doplnky v stene

Oceľový rám so samoreznými skrutkami TEX

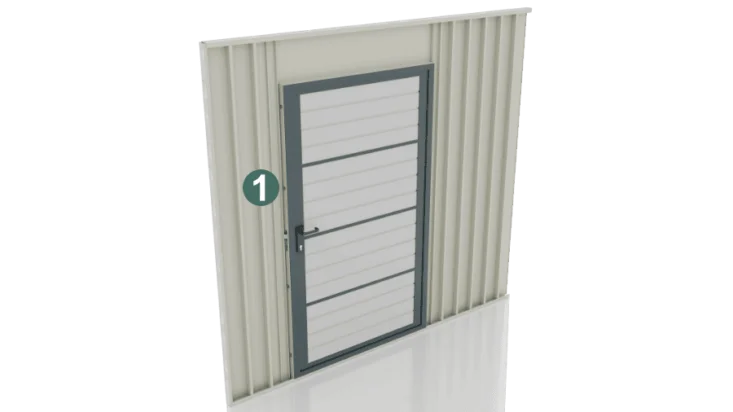

V miestach, kde majú byť umiestnené dvere, okno alebo svetlík, je vytvorený zosilnený rám v stene. Dvere majú vlastný rám, rovnako tak ako okno a svetlík, ktoré sú potom vložené do pripraveného rámu v stene. Na prepojenie rámu vybraného doplnku s rámom v stene sú použité samorezné skrutky typu TEX, ktoré zaistia pevné spojenie medzi rámami. Spoje medzi rámami sú vytvorené pomocou samorezných skrutiek typu TEX, čo zaisťuje pevnosť a spoľahlivosť celej konštrukcie.
